데이터베이스시스템

이전에 정리했던 글이다.

교재: fundamental of database system

[CHAPTHER 3 - Data Modeling Using the Entity-Relationship (ER) Model]

▶ 데이터베이스 디자인 개요

＊ 데이터베이스 디자인은 Database design, Application design으로 나뉨

＊ 이번 장에서는 conceptual database design을 중점으로 학습

＊ (일반적으로) Application design은 프로그램의 interface에 중점을 두는, S/W engineering 분야로 분류

▶ E-R(entity-relationship) Diagram

＊ Conceptual Design의 방법의 일종

＊ Entity : attribute를 가지고 있는, 객체

＊ Entity는 여러 개일 수도 있으며, 이를 Entity set이라고 한다.

＊ attribute : 속성 (simple/composite/multivalued)

＊ key attribute : 고유한 속성

＊ key attribute는 composite(한 개이나 고유성을 위해 여러 value를 가짐)일 수도 있고, key 자체가 여러 개일 수도 있음

▶ Relationship

＊ entity관의 관계를 나타냄

＊ degree : relationship에 참여하는 entity가 몇 개인지를 나타냄

＊ degree가 2면 binary, 3이면 ternary라고 부름. ternary부터는 제약을 나타내기 어려움

＊ 연결되는 두 객체는 서로 1:1, N:1(다:1), M:N(다:다)의 관계를 가질 수 있음

＊ 여러 제약 조건을 가질 수 있음 (몇 대 몇 관계인가, 0을 포함하는가 등)

＊ Recursive인 type이 존재할 수 있음 (한 entity 내에서 relationship이 일어날 수 있다는 뜻)

＊ 재귀의 경우, entity의 participant가 어떤 role을 수행하는지 명시해야 함

＊ Relationship type 또한 attribute를 가질 수 있음

＊ participant가 전체(total)인지 부분(partial)인지에 따라 각각 double line, single line으로 표현(아래 E-R Diagram의 표현 항목의 이미지 참조)

▶ Relationship의 (min, max) 표기법

＊ participant의 수에 대한 제약으로 (min, max)로 표현한다.

＊ Default는 min이 0, max가 n

＊ 해당 표기법 사용 시 double line은 사용하지 않음

▶ Weak Entity Types

＊ key attribute를 가지고 있지 않은 entity를 말함

＊ 식별을 위해 다른 entity에 의존

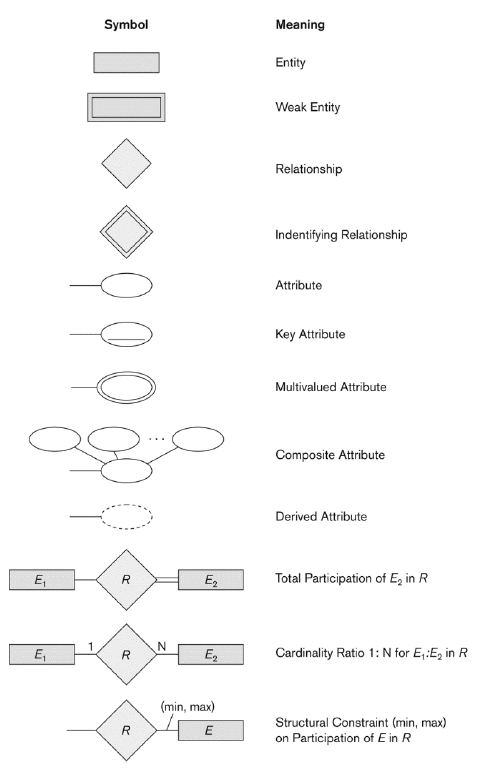

▶ E-R(entity-relationship) Diagram의 표현

＊ Entity는 사각형로, Attribute는 (타)원으로, 그 중에서도 Key Attribute는 underline이 있으며, Relationship은 마름모로 나타낸다는 것이 가장 중요

▶ Weak Entity Types

＊ UML Diagram

＊ Extended Entity Relationship(EER) Model
